氟碳防腐面漆

　　产品名称：氟碳防腐面漆
　　漆膜颜色：各色
　　包装规格：20+5kg/桶
　　混合比例：4:1
　　理论涂布率：0.168千克/平方米/50微米
　　涂装膜厚：干膜：25-40微米/道
　　氟碳面漆是一种防腐、装饰、机械性能均非常好的高档面漆，用于户外环境下的长效涂层。氟碳面漆含有F-C化学键，具有极好的稳定性，对紫外线抵抗能力强，室外涂装可保护20年以上。氟碳面漆防护效果显著，主要用于腐蚀环境比较恶劣或者装饰要求较高的领域，如桥梁钢结构、混凝土外墙涂装、建筑场馆、护栏装饰、港口设施、海洋设备防腐等。

重防腐性	装饰性能	超耐候性
氟碳漆主要用于重防腐领域，如海洋、沿海地区，耐溶剂性能优异，耐酸碱、盐水、汽油、柴油、强腐蚀性溶液等，漆膜不溶解，无异常	氟碳漆漆膜颜色多样，可调制实色漆和金属质感面漆，室外使用保光保色，涂层长久不变色	氟碳漆涂层耐候抗紫外线特性较佳，漆膜20年使用不粉化，具有非常好的保护特性
自清洁性	机械性能	配套性能
氟碳涂层具有自清洁特性，表面能较大，不沾污、易清洗，保持漆膜持久如新	氟碳漆漆膜机械性能强，附着力、抗冲击强度、柔韧性均达到标准检测	氟碳漆可以和当前主流的涂料配套使用，如环氧底漆、环氧富锌底漆、环氧云铁中间漆等

　　技术参数

项目		指标
不挥发物，%≥	白色和浅色	50
	其他色	40
溶剂可溶物氟含量，%≥	双组份（漆组分）	≥18（国标）
干燥时间，h≤	表干（自干漆）	2
	实干（自干漆）	24
	烘干（140℃）	0.5（可商定）
遮盖率≥	白色和浅色	0.90
涂膜外观		正常
重涂性		重涂无障碍
光泽（含铝粉、珠光颜料的涂料除外）		商定
铅笔硬度（擦伤）≥		F
耐冲击性，cm≥		50
附着力，级≤		1
耐弯曲性，mm≤		1
耐酸性（168h）		无异常
耐碱性（168h）		无异常
耐湿冷热循环性（10次）		无异常
耐污染性		通过
耐溶剂擦拭性，次，≥（丁酮）		100
耐湿热性		1000h不起泡，不生锈，不脱落
耐盐雾性		1000h不起泡，不生锈，不脱落
耐人工气候老化性	白色或浅色	2500h不起泡，不生锈，不脱落
	粉化/级≤	1
	变色/级≤	2
	失光/级≤	2

　　主要用途
　　氟碳防腐面漆适用于城市大气、化工大气、海洋大气、强紫外线照射地区、风沙环境下装饰、保护面涂层。氟碳防腐面漆主要用于钢结构桥梁面漆，混凝土桥梁防腐面漆，金属幕墙漆、建筑钢结构（机场、体育场、图书馆）、港口码头、沿海海洋设施等防护。

港口码头涂装	海洋设施防腐	钢材防护涂装
桥梁钢结构保护	建筑场馆装饰	混凝土保护涂装

　　产品展示

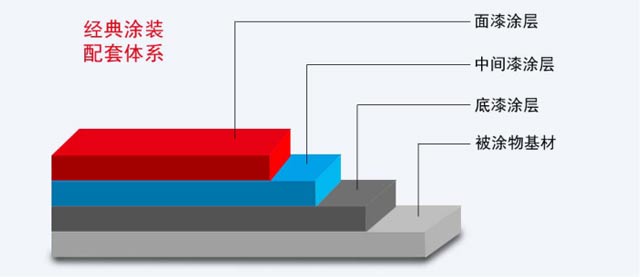

　　配套体系
　　氟碳防腐面漆是重防腐领域常用的涂料，要达到长效防腐（使用20年以上）必须使用配套涂装系统，单独的仅用氟碳面漆并不能达到理想的效果。氟碳面漆主要与双组份底漆和中间漆配套涂装，在重防腐领域使用，除了使用合理的配套涂装体系外，还需要按照施工需求达到规定的漆膜厚度。
　　1、桥梁钢结构：无机富锌底漆+环氧封闭底漆+环氧云铁中间漆+氟碳防腐面漆
　　2、混凝土结构涂装：环氧封闭底漆+环氧云铁中间漆+氟碳防腐面漆
　　3、公路护栏装饰：环氧底漆+氟碳防腐面漆
　　4、建筑场馆涂装：环氧富锌底漆+环氧云铁中间漆+氟碳金属漆

　　施工工艺
　　表面处理
　　钢结构表面处理：表面需要喷砂处理，达到Sa2.5级标准，表面粗糙度达到40-70μm，并且去除油污等杂质。
　　混凝土表面处理：表面进行喷砂处理，除去松动部位，凹陷不平处填补腻子，除去油污，新筑混凝土养护期需达到28天以上。
　　底漆涂装
　　钢结构使用环氧富锌底漆（底漆根据具体要求选用），喷涂70-80μm，对基材起到阴极保护防腐作用。
　　混凝土表面满批腻子，涂装环氧封闭底漆25-40微米，涂层不宜过厚。
　　中间漆涂装
　　中间漆在底漆实干后施工，可选用环氧云铁中间漆、环氧厚浆漆、环氧中涂漆等
　　面漆涂装
　　中间漆实干后，涂装氟碳防腐面漆2道，推荐膜厚60-80μm，漆膜表面无缺陷，光滑平整。
　　品质保证
