金属氟碳防腐面漆

　　产品名称：金属氟碳防腐面漆
　　漆膜颜色：银色、金色、香槟色等
　　包装规格：18+4.5kg/组
　　混合配比：4:1
　　理论涂布率：0.182千克/平方米/50微米
　　涂装膜厚：干膜：20-30微米/道；湿膜：77-115微米/道
　　金属氟碳防腐面漆又叫氟碳金属漆，氟碳金属漆具有金属质感或者色漆带金属闪点效果。也叫氟碳金属闪光漆。金属氟碳漆具有超长的耐候型，优异的耐腐蚀性，良好的装饰性，金属氟碳漆主要用于户外高中档装饰型涂装。双组份金属氟碳漆，组分一由氟碳树脂、助剂、耐候金属颜料、体质颜料、助剂、溶剂组成，组分二为固化剂。

重防腐性	装饰性能	超耐候性
金属氟碳漆主要用于重防腐领域，如海洋、沿海地区，金属氟碳漆耐溶剂性能优异，耐酸碱、盐水、汽油、柴油、强腐蚀性溶液等，漆膜不溶解，无异常。	金属氟碳防腐面漆含有金属粉，漆膜呈现金属闪光质感，室外使用保光保色，涂层长久不变色	金属氟碳防腐面漆涂层耐候特性佳，铝粉可反射紫外线，降低对涂层的伤害，金属氟碳漆漆膜20年使用不粉化，具有非常好的保护特性。
自清洁性	机械性能	配套性能
金属氟碳漆涂层具有自清洁特性，表面能较大，不沾污、易清洗，保持漆膜持久如新。	金属氟碳漆漆膜机械性能强，附着力、抗冲击强度、柔韧性均达到标准检测	金属氟碳漆可以和当前主流的涂料配套使用，如环氧底漆、环氧富锌底漆、环氧云铁中间漆等

　　技术参数

项目		指标
漆膜颜色及外观		平整光滑，金属色
附着力		1级
硬度		≥2H
柔韧性		1mm
干燥时间	表干	2h
	实干	24h
耐冲击强度		50kg/cm
耐污染性		反射次数下降率5%
耐水性		288小时，无异常
耐酸性		（5%H2SO4）7天，无异常
耐碱性		（5%NaOH)7天， 无异常
耐盐雾性		240h，无异常
耐人工加速老化实验		5000h，无异常
北方日照条件下		5年，无粉化、允许轻微变色
鲜影性		Gd值，0.6～0.8

　　主要用途
　　金属氟碳防腐面漆适用于工业大气、海洋气候等大气环境下使用，如公共建筑物外墙（体育场、图书馆、办公楼等），钢结构建筑及标志物、铝单板幕墙、机场、地铁、观光桥、候车厅等。


楼宇装饰	桥梁防护涂装	户外广告标识
建筑场馆装饰	铝板幕墙涂装	钢结构保护

　　产品展示

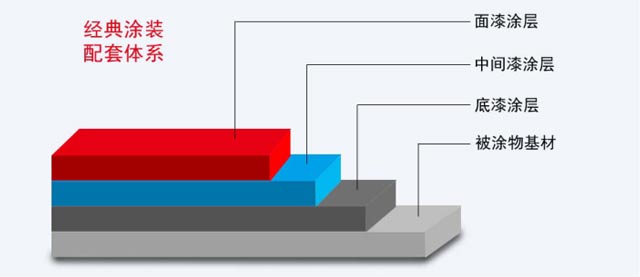

　　配套体系
　　金属氟碳防腐面漆是重防腐领域常用的涂料，金属氟碳漆要达到长效防腐（使用20年以上）必须使用配套涂装系统，单独的仅用金属氟碳漆并不能达到理想的效果。金属氟碳漆主要与双组份底漆和中间漆配套涂装，金属氟碳漆在重防腐领域使用，除了使用合理的配套涂装体系外，还需要按照施工需求达到规定的漆膜厚度。
　　1、建筑场馆装饰：环氧富锌底漆/氟碳防腐底漆+环氧云铁中间漆+氟碳金属漆+氟碳清漆
　　2、铝单板幕墙：特制环氧底漆+氟碳金属漆+氟碳清漆
　　3、标志物涂装：环氧防锈底漆+氟碳金属漆

　　施工工艺
　　表面处理
　　钢铁表面：必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工除锈方法，达瑞典除锈标准ST3级，粗糙度达30～70μm。
　　混凝土表面：PH 值小于10，含水率小于8%（基底含水率达到15%以内可以处理基底，底漆施工基底含水率小于8%），抹灰干燥期不少于14 天。
　　底漆涂装
　　根据不同的材质选择不同的底漆，底漆涂装厚度一般在70-80μm，实干之后涂装中间漆

基材	底漆
钢材	环氧富锌底漆/环氧防锈底漆/氟碳底漆
铝板/镀锌钢/不锈钢	特制环氧底漆
混凝土	环氧封闭底漆

　　中间漆涂装
　　中间漆具有加厚涂层，提高防腐特性的作用，可选用环氧云铁中间漆。
　　面漆涂装
　　金属氟碳漆涂装2道，漆膜厚度一般为60-80μm，表面颜色一致，无漆病。金属氟碳漆为避免金属粉氧化变色，可涂装氟碳清漆进行保护。
　　品质保证
