漆膜颜色：各色
包装规格：20+5kg/组
混合比例：4:1
主要特性：高耐候、强防腐
涂装膜厚：推荐60-70微米
聚硅氧烷面漆是一种耐候、防腐蚀、装饰性能优异的重防腐面漆，聚硅氧烷面漆相比其他长效防腐涂料，具有环保、高膜厚等优势。聚硅氧烷面漆固含量较高，挥发性有机溶剂较低，对环境友好污染极低，且符合欧盟环保标准。
聚硅氧烷涂料含有较高键能的Si-O键，具有极强的室外耐候性，防腐长达20年以上。
|
|
| 环保特性 | 超耐候性 |
| 聚硅氧烷面漆体积固体份高，属于环境友好型重防腐涂料，属于涂料消费税免征范围，符合欧盟环保标准 | 聚硅氧烷面漆含有Si-O化学键，紫外线照射不开裂，不粉化，具有很强的耐候性能 |
|
|
| 装饰特性 | 耐腐蚀性 |
| 聚硅氧烷面漆涂层颜色多样，长期使用不失光、不褪色，表现出优异的装饰性 | 聚硅氧烷面漆防腐蚀性能优异，抵抗工业大气、酸碱、盐水、各类溶剂等的腐蚀 |
技术参数
|
项目 |
指标 |
|
颜色及漆膜外观 |
各色、平整光滑 |
|
粘度（涂4#杯）s |
≥25 |
|
柔韧性 |
1mm |
|
附着力 |
1级 |
|
耐冲击强度 |
50kg·cm |
|
干燥时间 |
表干：1h |
|
耐盐雾（2000h） |
不开裂，不起泡，不脱落 |
|
耐碱性（浸于10%氢氧化钠168h） |
不开裂，不起泡，不脱落 |
|
耐酸（浸于3%硫酸24h） |
不开裂，不起泡，不脱落 |
|
耐油性（120#溶剂油，室温30天） |
不开裂，不起泡，不脱落 |
主要用途
聚硅氧烷漆广泛用于长效防腐、高耐候性和高装饰的涂装领域，聚硅氧烷面漆适用于对颜色、光泽度、防腐性能要求较高的钢结构建筑使用，如：桥梁、机场、建筑场馆、摩天轮等、钢结构、沿海设施、港口码头防腐等。
|
|
|
| 海洋设施防腐 | 港口码头防腐 | 钢材防腐 |
|
|
|
| 桥梁钢结构防腐 | 建筑场馆防腐 | 混凝土防腐 |

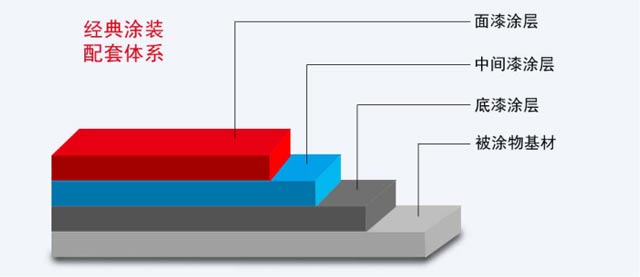

配套体系
1、环氧富锌底漆+环氧云铁中间漆+聚硅氧烷涂料
2、无机富锌底漆+环氧封闭涂料+环氧云铁中间漆+聚硅氧烷涂料
3、冷镀锌漆+ 环氧封闭涂料+环氧云铁中间漆+聚硅氧烷涂料
4、金属喷涂（热喷锌/热喷铝）+ 环氧封闭涂料+环氧云铁中间漆+聚硅氧烷涂料
施工工艺
表面处理
彻底清除表面油污、氧化皮、铁锈等；就采取抛丸或喷砂处理，除锈标准达到Sa2.5级，也可手工除锈，除锈标准sa3级，粗糙度达到30～70μm。
涂装方法
聚硅氧烷涂料可采用有气喷涂、无气喷涂、刷涂和辊涂方法施工
|
项目 |
高压无气喷涂 |
有气喷涂 |
手工刷涂、辊涂 |
|
最大稀释量 |
5～15% |
5%～20% |
须使用短毛辊筒以避免起泡产生 |
|
喷孔 |
0.43～0.53mm |
1.0～1.5mm |
|
|
喷出压力 |
15～18MPa |
0.3～0.4MPa |
干燥及涂装间隔
|
底材温度 |
干燥时间 |
涂装间隔 |
||
|
表干 |
实干 |
最短 |
最长 |
|
|
5℃ |
≤8h |
≤48h |
48h |
覆涂时表面应清洁无污染，如有必要，对表面进行充分拉毛处理 |
|
25℃ |
≤4h |
≤16h |
16h |
|
|
35℃ |
≤2h |
≤10h |
10h |
|
其他项目
漆膜厚度：湿膜：95μm；干膜：70μm
稀释剂：专用稀释剂
混合配比：4:1
熟化时间：（23±2℃）30分钟
适用期：（23±2℃）6小时
施工方法：喷涂、刷涂、辊涂
施工条件：底材温度应不低于5℃并高于露点3℃，相对湿度＜85%
品质保证
湘公网安备 43011102001641号
