氟碳漆与氟碳喷涂的区别在哪儿？

　　氟碳漆与氟碳喷涂两者根本不是一个概念。
　　氟碳漆是一种常温自干性的油漆，适用于外墙、钢结构的防腐涂装。是目前综合性能最佳的涂料之一。
　　而氟碳喷涂是一种工艺，是一种液态静电喷涂的方式。
　　下面我们来分别详细了解一下氟碳漆和氟碳喷涂：
　　氟碳漆是以氟树脂为主要的成分。氟碳漆的氟含量与涂料的耐久性等一些性能是有影响的。标榜涂料所生产的氟碳漆氟碳漆氟含量高，完全符合国家标准。如搭配我们的配套油漆。防腐可长达20年。
　　氟碳漆优势：
　　1.因氟碳漆中的氟树脂含有大量的－键，决定了氟碳漆超长的耐紫外线和光照。因此长期使在户外，漆膜可不粉化，不褪色。
　　2.氟碳树脂另一个特性就是自清洁性。由于涂层表面张力小，污物和水很难粘附在上涂层上面。非常容易清洗。从而降低了维护成本。
　　3.超优的化学防腐蚀性。漆膜耐酸、耐碱、耐盐等化学溶剂。适合重防腐领域。
　　4.氟碳漆颜色多样，可以根据色卡自行定制漆膜的颜色，氟碳漆有实色漆和带有金属质感的面漆，光泽度高，具有优异的装饰性。
　　氟碳喷涂是采用液态氟碳漆喷涂在铝合金制品上。氟碳喷涂为高档的铝材表面涂装工艺，故对全过程的质量要求极为严格。目前，国际上公认的检查涂装质量的主要标准为美国建筑制造业协会标准AA-MA605.02.90。该标准中的一些主要技术指标为：
　　1.最小涂层的厚度为：30.5微米（2层）、40.6微米（3层）
　　2.附着性：1/16"方格，湿、干涂层时均无脱落。（可参照GB/T5237.5－2000）
　　3.冲击性：1/10"变形，无脱落。（可参照GB/T1732.5-1993）
　　4.耐酸性：1%盐酸滴在表面，15min后无侵蚀
　　5.耐碱性：Mortar Pat 实验，24H无侵蚀。
　　6.耐清洁剂：浸泡于30%、38摄氏底清洁剂中，72H无侵蚀。
　　7.耐盐雾污染：5%的38摄氏度的盐水300H，底层脱落小于1、16"。

　　氟碳喷涂工艺的流程：
　　1.前处理流程：

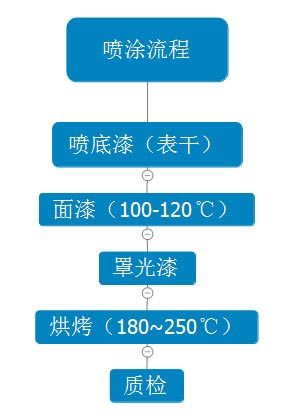

　　2.喷涂流程：
　　3.喷涂工艺有三次喷涂（喷底面漆+面漆+罩光漆）和二次喷涂（底漆+面漆）。
　　4.两次喷涂现已有低温烘烧涂料、底漆喷涂后静置1小时，再喷面漆静置1小时后烘烤（60－80℃烘烤20—30min）
