环氧富锌底漆与无机富锌底漆的区别？

　　环氧富锌底漆和无机富锌底漆均属于富锌类底漆品种，具有优良的电化学防腐防锈效果，两者有许多共性，事实上很多情况下，两者是通用的，但两者也有一些区别，在一些特殊的场合，两种油漆并不能通用。
　　多道涂层系统的钢结构防腐蚀体系中，环氧富锌底漆和无机富锌底漆的性能基本一样，完全可以使用环氧富锌底漆代替无机富锌底漆。从施工角度和施工速度来看，环氧富锌底漆更为合适。
　　通用的情况，环氧富锌底漆颜色，样板，可焊接富锌底漆当作为大气腐蚀环境下的钢结构底漆时，经过良好的表面处理，要求喷砂处理至Sa2.5级，两种油漆可通用，鉴于价格和施工难易度的区别，环氧富锌底漆比无机富锌底漆应用更加广泛。

　　环氧富锌底漆和无机富锌底漆的区别？
　　1、表面适应性。
　　两种油漆虽然都是高表面处理要求的底漆品种，当相比而言，环氧富锌底漆对底材处理情况的容忍度更高一些，同时，环氧富锌底漆目前开发出低锌粉、高树脂含量的品种，对于底材的容忍度更高。
　　需要说明的是，底材处理等级的下降，会造成整个涂层性能和寿命的下降。
　　无机富锌底漆是不接受手工动力打磨的表面处理，且表面处理非常严格，必须达到Sa2.5。环氧富锌底漆也要看他的锌粉含量，如果是高锌粉含量的环氧富锌底漆也是不能接受打磨，应该喷砂。一般无机硅酸锌底漆开裂处的修补是用环氧富锌底漆代替的。

　　2、腐蚀环境或使用工况适用性。

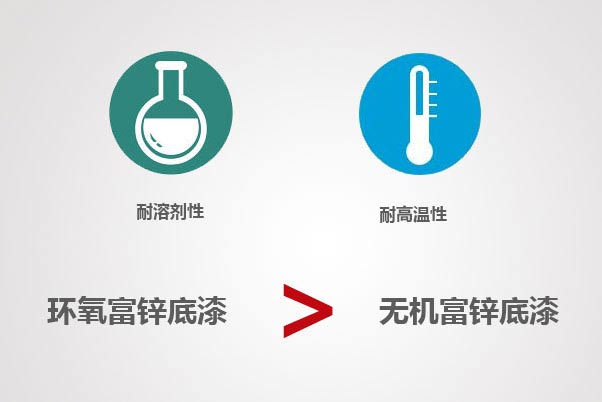

　　耐溶剂性，无机富锌底漆的耐溶剂性能好于环氧富锌底漆，例如作为油罐内壁防腐漆，无机富锌底漆更合适。
　　耐高温型，无机富锌底漆可连续耐高温400℃，环氧富锌底漆连续耐温120℃，因此，在高温环境下，无机富锌底漆更适合。

　　3、配套油漆的适应性。
　　无机富锌底漆和环氧富锌底漆都可以配套环氧云铁中间漆，相比而言，环氧云铁中间漆在环氧富锌底漆表面，施工比较简单，在无机富锌底漆表面，需要采用雾喷的手法先喷一遍，因此，不熟悉的施工技术人员往往造成环氧云铁中间漆和富锌底漆表面的层间附着力差。

　　4、施工的难易度。
　　两种油漆均建议采用无气喷涂大范围、高膜厚施工，小范围修补采用刷涂，有气喷涂适用于低膜厚的、非大范围的施工。辊涂不宜采用。
　　相比而言，环氧富锌底漆施工难度小于无机富锌底漆。
