石油储罐专用环氧富锌底漆

　　石油储罐已经广泛采用环氧富锌底漆作为外壁防腐层的底漆使用。油罐专用环氧富锌底漆相比普通环氧富锌漆，锌粉含量要求高，对耐酸、耐碱、耐盐雾、耐湿热等指标有特殊要求。
　　油罐专用环氧富锌底漆技术指标：

项目	技术指标
干膜锌含量（%）	≥ 90
涂层颜色与外观	表面色调均匀一致，漆膜平整
固体含量 （%）	≥ 80
干燥时间 （h）	表干≤0.5，实干≤2
附着力 （级）	1
柔韧性 （mm）	1
耐磨性  （g）
耐湿热性 （1000h）	漆膜无起泡、生锈和脱落
耐碱性（5% NaOH）	240h漆膜无异常
耐酸性（5% H2SO4）	240h漆膜无异常
耐盐雾性（1000h）	涂层无红锈

　　依据：GB50393—2008钢质石油储罐防腐蚀工程技术规范

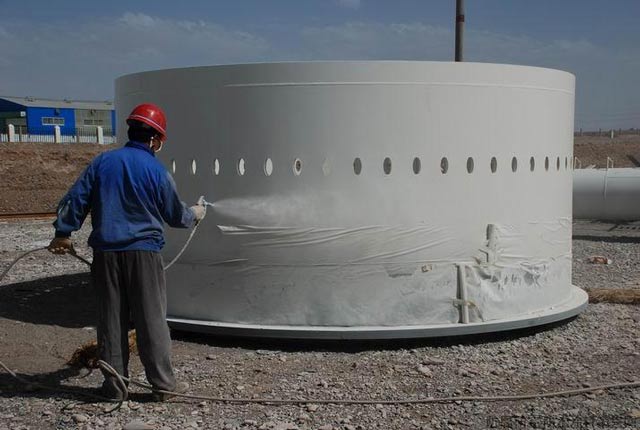

　　环氧富锌底漆在钢质石油储罐中的应用：
　　浮顶罐内壁顶部和浮顶上表面应采用耐水耐候性防腐蚀涂层，底漆宜采用富锌类防腐蚀涂料，面漆可采用氟碳类防腐蚀涂料，涂层干膜厚度不得低于250μm;其中，内壁顶部的涂装宽度宜为1.5 m～3.0m;
　　拱顶罐内壁顶部应采用导静电防腐蚀涂层，底漆宜采用富锌类防腐蚀涂料，面漆应采用耐水、耐油和耐候性的导静电防腐蚀涂料;涂层干膜厚度不得低于250μm;
　　原油储罐外壁、原油储罐顶应采用耐水性防腐蚀涂层，底漆宜采用富锌类防腐蚀涂料，面漆可采用氟碳类防腐蚀涂料;涂层干膜厚度：有保温层不宜低于150μm;无保温层不低于250μm。

　　表面处理等级：

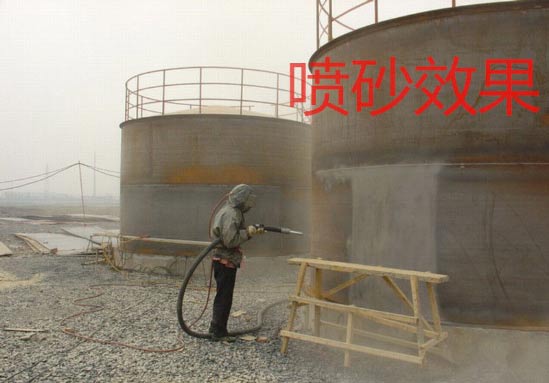

　　喷砂处理至Sa2.5或Sa3级，粗糙度为40～60μm；
