聚氯乙烯含氟防腐涂料

产品组成：聚氯乙烯含氟防腐涂料是以聚氯乙烯树脂、氟树脂及进口固化剂、含磷莹丹颜料、增塑剂、紫外线吸收剂、防锈颜料、溶剂等组成。
主要特性 ：漆膜坚韧、附着力强，因底漆面漆是同类材质，因此层间附着力好，防腐寿命长； 耐中等浓盐酸、硝酸、磷酸、氯碱、纯碱等各种酸、碱、盐和有机无机混合腐蚀介质； 具有优异抗老化性、耐候型、耐温性； 具有良好的施工性（可在-15℃条件下施工）。
用途 ：用于钢结构及各种气体腐蚀保护涂层；各种化工设备、管道、罐体的耐腐蚀保护涂层，衬玻璃布等；有腐蚀环境下的厂房、墙面、屋架砼结构、木结构的耐腐蚀涂层；亦可用于海上平台、码头钢桩、矿井钢铁支架、桥梁、大型钢铁结构作高性能防锈漆之用

表面处理：所有表面必须清洁、干燥且无污染。应按照ISO8504进行评估和处理。
混凝土、水泥砂浆的基层处理要求按现行《建筑防腐蚀工程施工及验收规范》GB50212执行。
涂有车间底漆的钢材：清洁、干燥和完好的经认可的车间底漆。
涂有油漆的表面：清洁、干燥和完好的配套底漆，请咨询本公司技术部。
其它表面：该产品用于其它底材，请咨询本公司技术部。
施工条件：底材温度在-20～50℃之间可进行施工。底材温度高于40℃时，必须使用喷涂；底材温度高于60℃时不适宜施工。温度过高时应避免干喷。为避免干喷必须加入适量的稀释剂调节涂料粘度。

施工方法
喷涂：无气喷涂或有气喷涂。推荐采用高压无气喷涂。采用有气喷涂应注意调整涂料粘度和气压。稀释剂不宜超过10％，否则影响涂层性能。
刷涂：建议在预涂和小面积涂装时采用，但必须达到规定的干膜厚度。

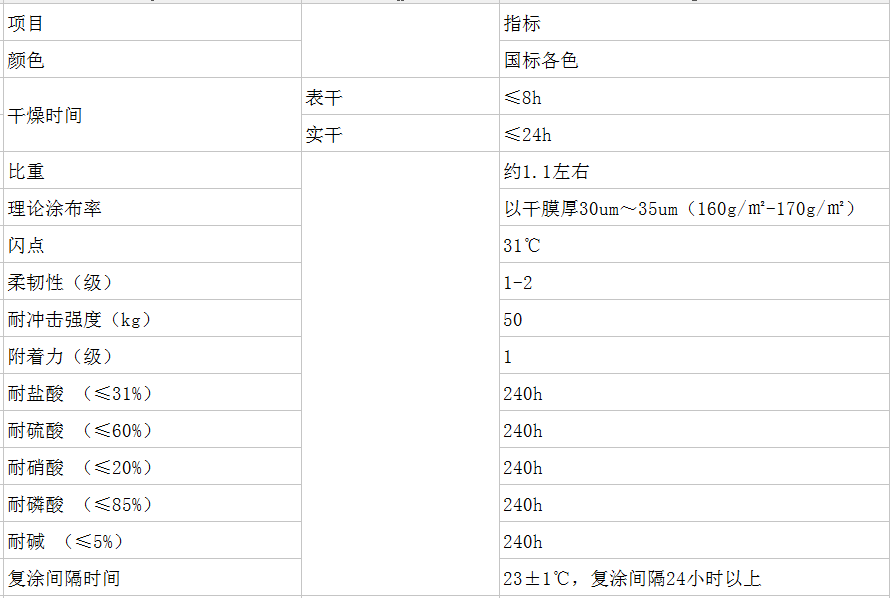

施工参数　

无气喷涂的指导性数据
喷嘴压力：150~200千克力/平方厘米
喷嘴孔径：0.4~0.5毫米
喷涂幅度：40~80度
稀释量：0~10%（以油漆重量计）
包装及贮存：按照国家规定包装、贮存。贮存环境应干燥、阴凉、通风良好，避免高温，远离火源。包装容器须保持密闭。有效贮存期为12个月。
包装规格：20KG/桶。
