漆膜颜色：各色
包装规格：20+5kg/组
混合比例：4:1
理论涂布率：0.106千克/平方米/50微米
涂装膜厚：干膜：30-40微米/道；湿膜：49-65微米/道
B04-1丙烯酸聚氨酯面漆又称的为B04-1丙烯酸聚氨酯面漆，是以脂肪族异氰酸酯组分和丙烯酸树脂、颜料、助剂和溶剂等组成的漆料为羟基组份双组份自干涂料。B04-1丙烯酸聚氨酯面漆用于各类交通车辆、工程机械、仪器设备及其它表面要求高档装饰的物件，特别适合于户外使用。
|
|
| 高耐候性 | 耐化学药品性 |
| 较高的耐候特性，长期紫外线照射，漆膜不粉化。与其他产品配套使用8-10年之久，是室外防腐涂装常用的产品。 | 该漆具有优异的耐化学药品性，耐酸碱性、耐酸雨、耐盐雾、盐水等。漆膜能够抵抗大气腐蚀，强效保护基材。 |
|
|
| 优异的机械性能 | 美观装饰性 |
| B04-1丙烯酸聚氨酯面漆机械性能强，耐冲击性、柔韧性、耐磨性等达到行业标准，附着力优异，漆膜不脱落，持久保护。 | B04-1丙烯酸聚氨酯面漆颜色多样，可调色调光泽，漆膜饱满，涂层美观。室外环境长期使用漆膜保色保光，不褪色。 |
技术参数
|
项目 |
指标 |
|
颜色 |
各色 |
|
粘度 |
（涂-4）70-100s |
|
细度 |
≤25μm |
|
理论用量 |
130g/m2，40μm |
|
干燥时间 |
（23±2℃）表干：1h，实干24h |
|

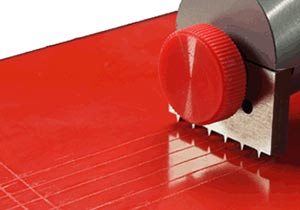

附着力 |
划格法，1级 |
|
耐冲击强度 |
50kg·cm |
|
柔韧性 |
1mm |
|
耐汽油性 |
24h，不脱落、不起皱、不起泡、允许轻微变色 |
|
硬度 |
（摆杆）0.6 |
|
人工加速老化 |
1000h，无明显裂纹，变色≤3级，失光≤3级 |
|
耐盐雾性 |
1000h，漆膜无变化 |
产品展示

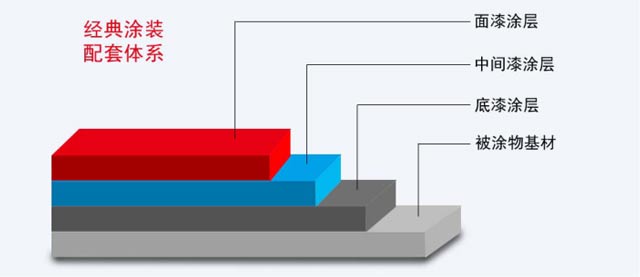

配套体系
1、钢结构防腐：环氧富锌底漆+环氧云铁中间漆+B04-1丙烯酸聚氨酯面漆；环氧底漆+B04-1丙烯酸聚氨酯面漆
2、桥梁防腐：环氧富锌底漆+环氧云铁中间漆+B04-1丙烯酸聚氨酯面漆；无机富锌底漆+环氧封闭漆+环氧云铁中间漆+B04-1丙烯酸聚氨酯面漆
3、工程机械涂装：环氧底漆+B04-1丙烯酸聚氨酯面漆
4、建筑外墙装饰：环氧封闭底漆+环氧中涂漆+B04-1丙烯酸聚氨酯面漆
施工工艺
表面处理
被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸或喷砂方法，达到瑞典除锈标准Sa2.5级，粗糙度达到30-70μm，也可采用手工除锈方法，达到瑞典除锈标准St3级，粗糙度达到30-70μm。
施工参数
|
项目 |
指标 |
|
项目 |
指标 |
|
混合配比 |
5:1 |
施工方法 |
高压无气喷涂，有气喷涂，手工刷涂辊涂 |
|
|
熟化时间 |
（23±2℃）30min |
工具清洗 |
专用稀释剂 |
|
|
适用期 |
（23±2℃）6h |
漆膜厚度 |
湿膜：80μm，干膜30μm |
|
|
稀释剂 |
专用稀释剂 |
施工条件 |
环境温度：-5℃～40℃，相对湿度：25%～75% |
|
项目 |
高压无气喷涂 |
有气喷涂 |
手工刷涂辊涂 |
|
稀释量 |
5-15% |
10-25% |
5-20% |
|
喷孔 |
0.4-0.5mm |
2.0-2.5mm |
—— |
|
喷出压力 |
12-15MPa |
0.3-0.4MPa |
—— |
涂装间隔
|
底材温度 |
5℃ |
20℃ |
30℃ |
|
间隔时间 |
24h |
16h |
8h |
|
7d |
7d |
7d |
注意事项
1、B04-1丙烯酸聚氨酯面漆的固化剂和稀释剂为专漆专用，不可与其他品种混用
2、混合好的油漆须在6小时内用完，避免漆料凝固无法使用
3、大风雨雪天气不宜施工，避免出现漆病
4、施工人员需做好自身安全防范措施，如带好口罩、手套等
5、油漆放在阴凉通风处存放，储存期12个月
品质保证
湘公网安备 43011102001641号
