涂膜缺陷与预防（五）-针孔

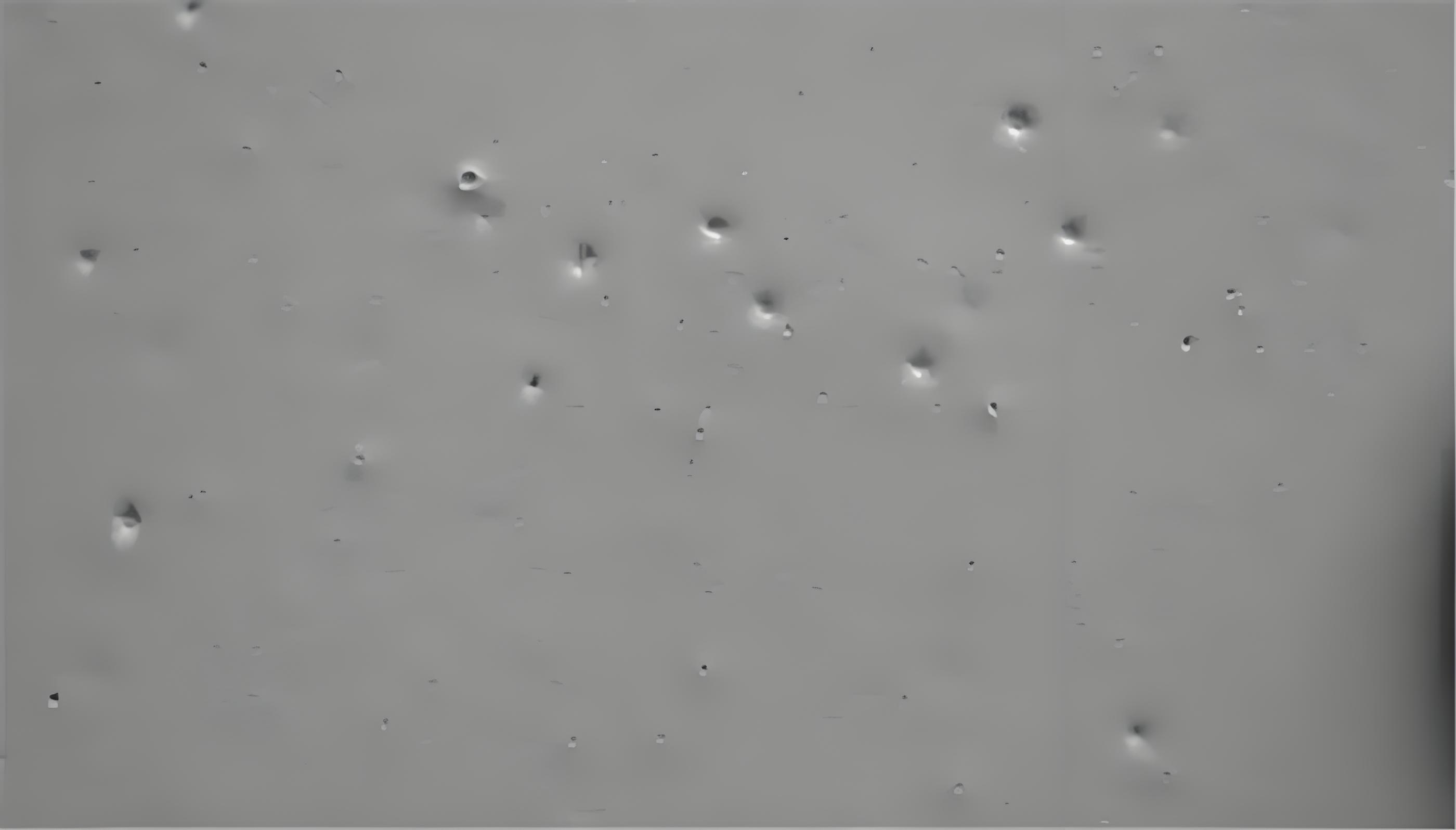

涂层施工完毕后，表面出现微细的小孔，就像使用缝衣针在纸上扎出的小孔，称为针孔。

另一方面，如果涂层内部包含空气、溶剂，受热后会膨胀，逸出干燥的涂层表层，其逸出的通路形成针状的小孔。而在粗糙表面，例如:无机锌涂层、混凝土、干喷的表面等施工涂料时，如果涂料自身的润湿性欠佳，无法充分渗透到孔隙中，会把空气包容在涂层下，当温度上升时，空气会膨胀逸出，同样会形成针孔。

从施工工具的角度而言，使用辊筒时最易产生针孔，因为辊筒施工容易夹带空气，而且对不平整的表面的润湿性差。

使用刷涂时，应当避免堆积过厚的涂料，特别是黏度和流平性较差的产品。

喷涂时，正常条件下一般不会产生针孔的现象。但在高温多风的天气条件下避免使用挥发性高的稀释剂。

另外当然需要控制恰当的喷涂技术，避免喷嘴距离涂漆过近或者是喷涂压力过高。当施工过程中出现针孔时，添加稀释剂降低涂料的黏度，增加漆膜的流动性通常是一种解决的方法。

一旦在漆膜干燥后观察到针孔时，可以采用打磨的方式，磨除有针孔的涂层。针孔有时仅出现在面层，有些时候可能穿透几度涂层直至底材，因而磨除的原则以看不到针孔为止。去除针孔后，根据磨除的涂层道数，补涂相应的涂层。
